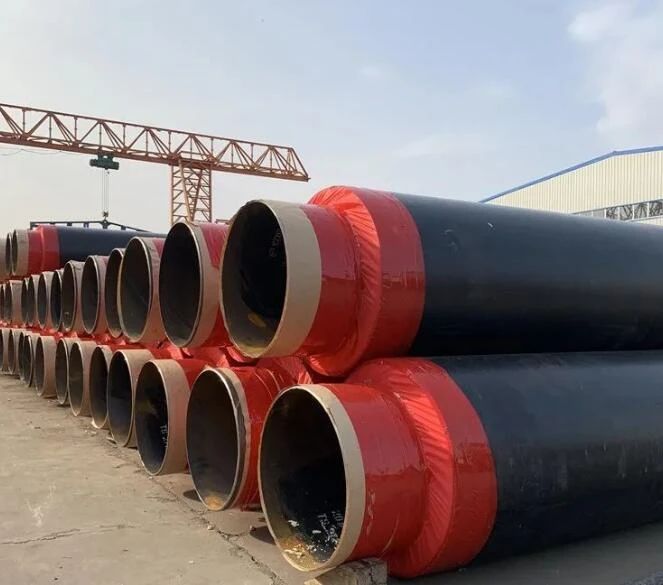

اجرای استاندارد GB/T29047-2012 "لوله مراقبت خارجی پلی اتیلن پلی اتیلن با چگالی بالا لوله بازرسی پیش ساخته پلاستیکی پلی یورتان" یا EN253 "سیستم عایق کلی پیش ساخته شبکه لوله های حرارتی آب زیرزمینی، که توسط لوله های فولادی کار، لایه های پلی یورتان در لوله های فولادی کار می شود. لوله های عایق پلی اتیلن.
1. لوله های فولادی را می توان استفاده کرد: لوله های فولادی بدون درز، لوله های فولادی مارپیچ و لوله های فولادی جوش الکتریکی ساخته شده از فولاد 20# و Q235، و شاخص های عملکرد مطابق با وزارت نفت ملی و نفت است.
2. لوله فولادی بدون درز استاندارد GB/T8163-2008 را پذیرفته است.
3. لوله فولادی مارپیچی از SY/T5037-2000، GB/T9711.1-2011 و لوله های فولادی جوشکاری از GB/T3091-2001 استفاده می کند.
در شرایط عادی، DN20-DN150 از لوله های فولادی بدون درز یا جوش داده شده استفاده می کند. لوله های فولادی مارپیچ بالای DN200 نیز می توانند بر اساس نیاز کاربر مورد استفاده قرار گیرند.
قطعات لوله فولادی فرآیند فشار یا سرکوب را اتخاذ می کنند.
استاندارد اجرا:
1. قطعات لوله فولادی به جوش GB/T12459-2005 قطعات لوله فولادی ورق به فولاد GB/T{8}} لوله خمشی فولادی SY/T5257-2004;
2. لوله ژاکت استاندارد GB{1}} "قطر بیرونی لوله پلی اتیلن (PE) و انحراف حد ضخامت دیوار" را اجرا می کند.
پارامترهای فنی حفاظت حرارتی مدفون مستقیم پلی اورتان:
مقاومت برشی محوری: بیشتر یا مساوی {{0}}.12 مگاپاسکال (2 ± 23 درجه سانتیگراد)، دمای کار مداوم: حداکثر 140 درجه سانتیگراد، حداکثر دمای عملیاتی: حداکثر 150 درجه سانتیگراد ، طول عمر: بیشتر یا مساوی 30 سال عمر مربوط به کیفیت آب است)، طول خط لوله 200 میلیمتر-400 میلیمتر است، محدوده قطر: DN20-DN1200، قطر منفذ متوسط: کمتر یا مساوی 0.5 میلی متر، نرخ بسته شدن بزرگتر یا مساوی 88 درصد، چگالی هر موقعیتی بزرگتر یا مساوی 60㎏/m3، مقاومت مقاومت فشاری بزرگتر یا مساوی 0.3 مگاپاسکال (زیر 10 درصد) شرایط تغییر شکل)، میزان جذب آب: کمتر یا مساوی 10٪ (100 درجه سانتیگراد آب جوش 90 دقیقه).
لوله مراقبت خارجی پلی اتیلن با چگالی بالا:
چگالی بیشتر یا مساوی 9503/m3 (20 درجه)، محتوای کربن سیاه: 2.5%± 0.5% (درصد جرمی)، هدایت حرارتی: {{ 13}}.43W/(m. درجه)، ضریب انبساط حرارتی: 18010-6 (1 درجه)، پلی یورتان ذوب شده شاخص لوله عایق حرارتی مدفون مستقیم: 0.50 ~ 0.70 گرم (MFI 190 درجه سانتی گراد/5 کیلوگرم)، استحکام کششی : بزرگتر یا مساوی 19 مگاپاسکال، ازدیاد طول شکست: بیشتر یا مساوی 350 درصد، ترک خوردگی استرس محیطی: بیشتر یا مساوی 200 ساعت.

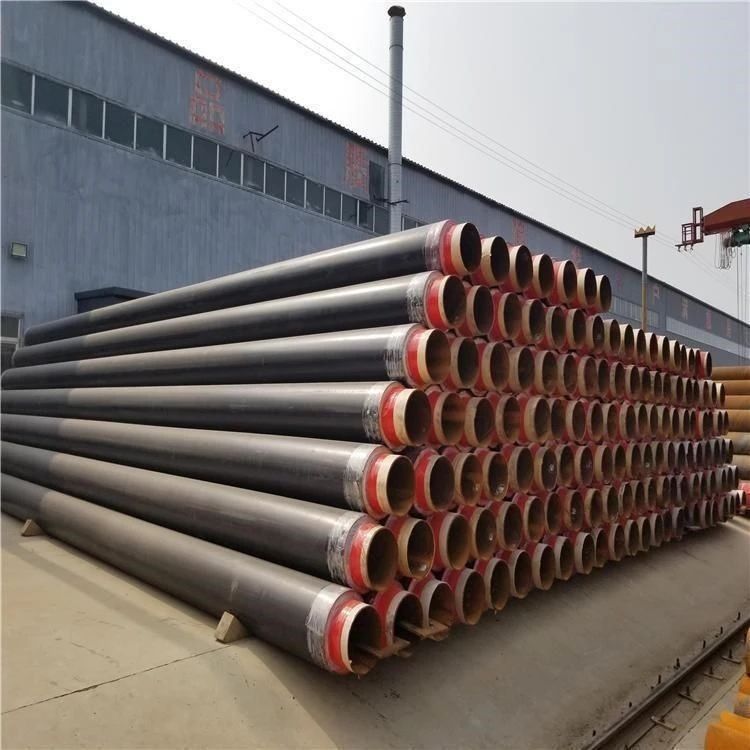

روش ذخیره سازی:
1. زمین باید صاف، بدون شن و سایر ناخالصی های سخت باشد.
2. هنگام قرار دادن محل برگزاری، خندق زهکشی را تخریب کنید و نباید آب در محل انباشته شود.
3. کاسترد لوله باید در محل انباشته قرار گیرد و لوله مراقبت خارجی باید 150 میلی متر بالاتر از سطح زمین باشد.
4. ارتفاع لوله عایق نباید از 2 متر بیشتر باشد.
5. لوله عایق حرارتی نباید با تونل در هنگام تابش خورشید، باران و خیساندن و در هوای آزاد پوشیده شود.
