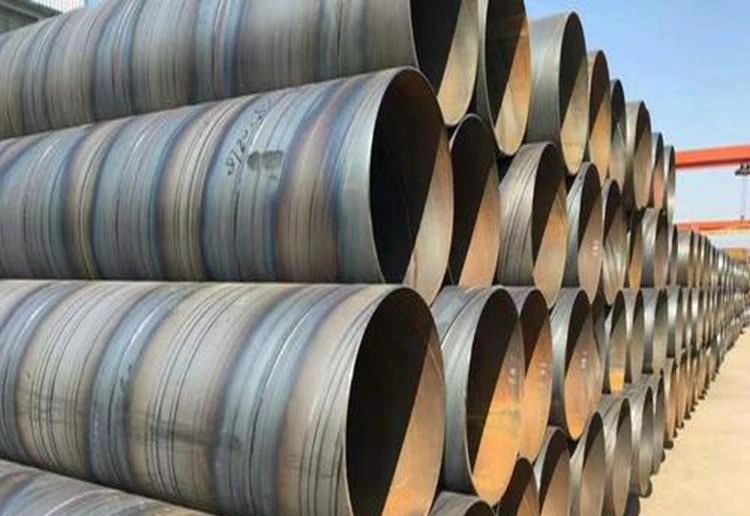

لوله مارپیچ را لوله فولادی مارپیچی یا لوله مارپیچ نیز می نامند. آن را در یک پوشش لوله در زاویه خط مارپیچی (به نام زاویه شکلدهی) کمربند فولادی یا سازه فولادی کم آلیاژ در یک خط مارپیچی خاص به صورت رول میکنند و سپس درزهای لوله را جوش میدهند. ، می تواند لوله های فولادی بزرگ را با فولاد فولادی باریک تولید کند.
1. چندین نوع لوله فولادی مارپیچ با قطر 100mm 102*5، 108*5 و غیره وجود دارد. )=98 میلی متر، اما دقیقاً با اختلاف قطر خارجی لوله فولادی برابر نیست.
2. همچنین می توان گفت قطر اسمی نزدیک به قطر داخلی است اما با مشخصات قطر قطر قطر داخلی برابر نیست. در نقشه طراحی باید از قطر اسمی استفاده شود. اندازه و اندازه اتصال شیرها، فلنج ها، لنت ها و غیره، قطر اسمی با نماد DN نشان داده می شود.
3. در صورت استفاده از قطر خارجی در نقشه های طراحی، مشخصات خط لوله نیز باید برای نشان دادن قطر اسمی و دیواره ضخیم خط لوله اسمی تهیه شود.
4. لوله های فولادی مارپیچ عموماً برای انتقال سیالات ولتاژ پایین (یعنی آب، گاز مایع) استفاده می شود. قطر بیرونی لوله فولادی به طور کلی با D یا ф نشان داده می شود. به طور کلی، قطر لوله فولادی مارپیچ را می توان به قطر خارجی، قطر داخلی و قطر اسمی تقسیم کرد. به این معنی است که روش را می توان به انواع زیر تقسیم کرد: قطر خارجی D لوله فولادی مارپیچ لوله با قطر لوله فولادی مارپیچی بیان می شود. ضخامت دیوار، مانند لوله فولادی مارپیچ با قطر خارجی 108، ضخامت دیواره 5 میلی متر، که با D108 * 5 بیان می شود، لوله های پلاستیکی نیز با قطر بیرونی، مانند DE63 نشان داده می شوند.
5. سایر موارد مانند لوله های بتن مسلح، لوله های چدنی، لوله های فولادی گالوانیزه و غیره با DN بیان می شوند. قطر اسمی به طور کلی در نقشه های طراحی بیان می شود. قطر اسمی نام مشخصات لوله (یا لوله) فولادی مارپیچی است. قطر اسمی لوله فولادی مارپیچ با قطر داخلی و قطر خارجی آن برابر نیست.
